Junta de cristal para estufa e insertable: cómo elegir la adecuada según su ubicación

Antes de medir la junta : fíjese primero en su ubicación

¿El cristal de su estufa de leña deja pasar humo, se ennegrece más rápido que antes o el fuego es difícil de regular? La junta del cristal suele ser una de las causas. Lo correcto no es buscar primero un diámetro, sino fijarse en dónde se coloca la junta.

Cada cristal de estufa tiene una ubicación prevista para la junta. Según el modelo, la junta puede alojarse en una ranura redonda o en una ranura cuadrada, apoyarse en plano o colocarse bajo una pletina que sujeta el cristal. Estas ubicaciones determinan la forma de la junta. Una junta redonda en una ranura cuadrada nunca será estanca, aunque tenga la medida correcta.

Esta guía le ayuda a reconocer el tipo de ubicación, saber qué forma de junta le corresponde y tomar la medida correcta.

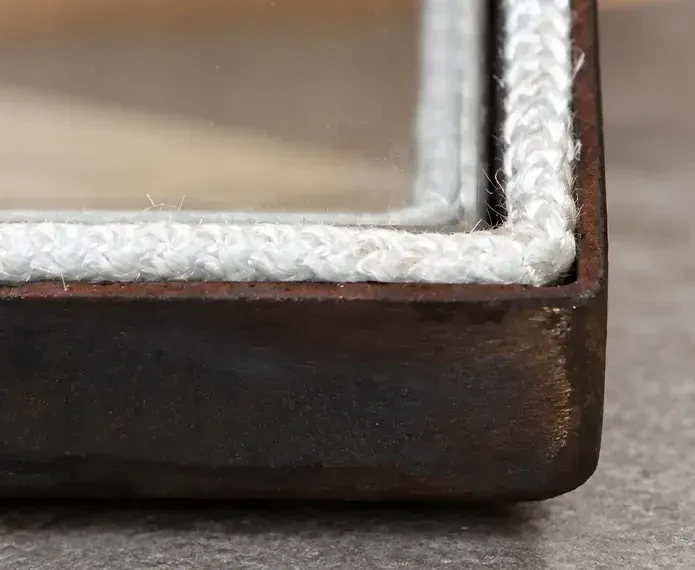

junta redonda trenzada en ranura

Paso 1 : identificar la ubicación de la junta en su cristal

Abra la puerta del aparato cuando esté completamente frío y observe el borde del cristal o el marco de la puerta, donde está la junta antigua. Si ya no hay junta, observe el metal desnudo. Su forma se lo dirá todo. Existen cuatro ubicaciones habituales.

Ubicación

Cómo es

Forma de junta compatible

Medida a tomar

Ranura redonda

Un hueco redondeado en semicírculo

Junta redonda maciza, junta tubular armada (imagen)

Ancho de la ranura = diámetro de la junta

Ranura cuadrada

Una muesca estrecha de bordes rectos, más profunda que ancha

Junta rectangular

Ancho de la ranura + profundidad

Superficie plana

Una superficie lisa, sin hueco, donde se apoya el cristal

Junta plana, junta tubular flexible

Grosor de la junta (de 1 a 4 mm) + ancho de apoyo

Bajo pletina

Una barra o marco metálico atornillado que presiona el cristal

Junta de labio

Grosor del espacio entre el cristal y la pletina

¿Duda entre dos ubicaciones? El criterio más sencillo es el fondo :

Redondeado = ranura redonda

Plano con bordes rectos = ranura cuadrada

Sin ningún borde = superficie plana

Una barra sobre el cristal = bajo pletina

Ubicación en ranura redonda: junta redonda o tubular armada

Si la junta del cristal se aloja en un hueco redondeado en semicírculo, necesita una junta redonda. Es la ubicación más habitual en estufas de leña e insertables.

¿Cómo reconocerla?

El metal forma un pequeño canal en U redondeado. La junta antigua, si aún está, parece un cordón trenzado, a menudo gris.

¿Qué juntas son adecuadas?

  • Junta redonda maciza: una trenza de fibra de vidrio, densa en todo su grosor. Es la opción estándar para una ranura redonda.
  • Junta tubular armada: hueca por dentro pero reforzada con una armadura metálica que impide que se aplaste. Mantiene su forma redonda en la ranura.

Atención: una junta tubular flexible (sin armadura) no es adecuada aquí. Se aplasta y ya no rellena el hueco.

¿Cómo elegir la medida?

El ancho de la ranura es igual al diámetro de la junta.

Ancho de la ubicación = Ø de la junta

Ejemplo: una ranura de 8 mm de ancho admite una junta redonda de 8 mm de diámetro. Mida el ancho de un borde a otro del hueco, no la profundidad.

Conviene saber: no tome como referencia el diámetro de la junta antigua. Con el calor y el tiempo se ha compactado y suele medir 1 o 2 mm menos que la original. Tampoco utilice un calibre (pie de rey) para medir el diámetro de una junta, ya que es un material flexible que puede deformarse y estirarse.

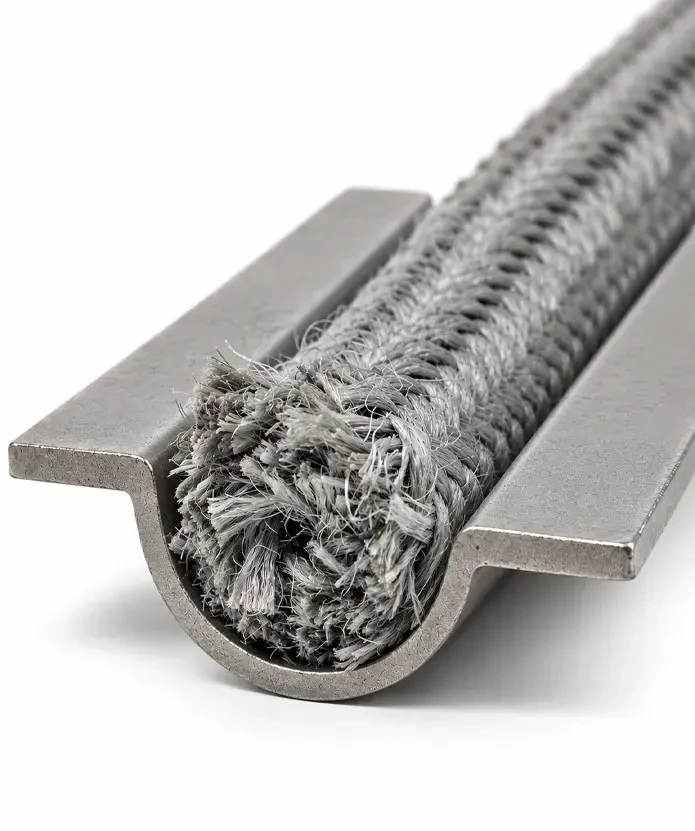

canalón con junta

Ubicación en ranura cuadrada : junta rectangular

Si la ubicación de la junta es una muesca estrecha de bordes rectos y fondo plano, tiene una ranura cuadrada. Solo admite una junta rectangular.

¿Cómo reconocerla?

La muesca es claramente más profunda que una ranura redonda. Su profundidad es igual o superior a su ancho. La junta original tiene una sección rectangular, a menudo con un alma más rígida en el centro.

¿Qué estufas están afectadas?

Este tipo de ubicación es poco habitual. Se encuentra sobre todo en algunas marcas como Supra y Richard Le Droff. Si su estufa es de otro fabricante y cree tener una ranura cuadrada, contacte con nosotros antes.

¿Cómo elegir la medida?

Una junta rectangular se designa con dos valores.

Ejemplo: una junta de 6x12 mm

  • El valor pequeño corresponde al ancho de la ranura.
  • El valor grande corresponde a la altura de la junta, que sobresale de la ranura para comprimirse contra el cuerpo del aparato y, a veces, contra el cristal.

Conviene saber : la junta debe entrar en la ranura sin forzar, pero sin holgura lateral. Si se mueve de izquierda a derecha, es demasiado estrecha. Si hay que meterla a martillazos, es demasiado ancha.

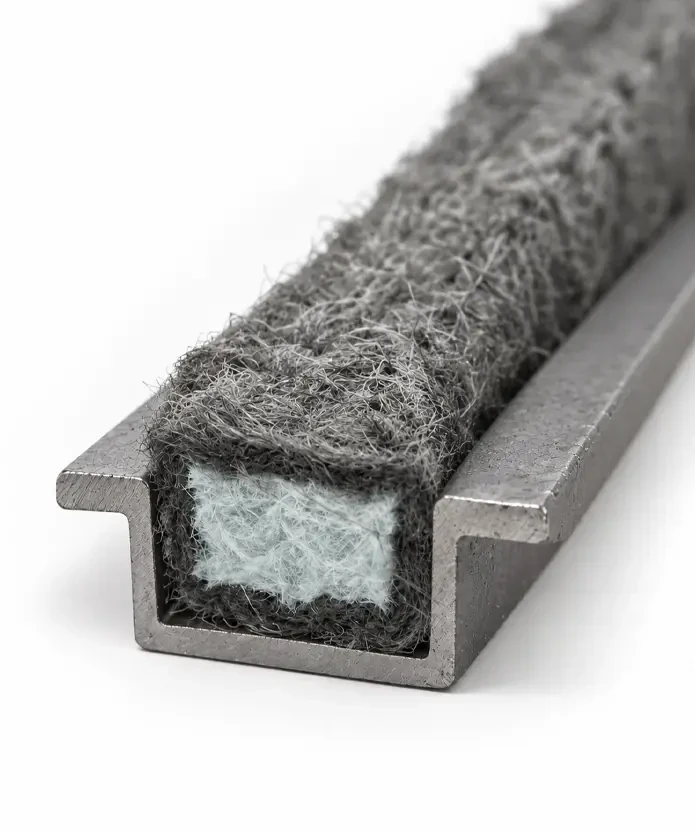

junta rectangular

Ubicación en superficie plana : junta plana o tubular flexible

Si el cristal se apoya directamente sobre una superficie plana del marco, sin hueco ni reborde para alojar la junta, tiene una superficie plana. Admite dos formas de junta: la junta plana y la junta tubular flexible.

¿Cómo reconocerla?

El metal forma un simple reborde en ángulo recto, como un perfil en L. El cristal se apoya sobre él y queda sujeto por patillas de fijación o clips.

¿Qué juntas son adecuadas?

  • Junta plana: una cinta tejida fina, a menudo autoadhesiva por detrás para evitar sobreespesor de cola. Se coloca en plano sobre la superficie o directamente sobre el cristal.
  • Junta tubular flexible: hueca y sin armadura. Una vez apretado el cristal, se aplasta hasta quedar plana. Compensa mejor las pequeñas irregularidades del marco.

¿Cómo elegir la medida?

En una superficie plana, hay que determinar el grosor de la junta. Suele ir de 1 mm a 4 mm. Después elija un ancho que cubra la superficie de apoyo del cristal sin sobresalir hacia el hogar.

El punto que debe comprobar sí o sí: el espacio entre la fijación (patilla, clip) y la superficie plana debe dejar sitio suficiente al cristal y a la junta, sin forzarlos.

  • Junta demasiado gruesa: el cristal queda demasiado apretado y puede agrietarse al calentarse.
  • Junta demasiado fina: el cristal tiene holgura, la estanqueidad es mala y el cristal se ennegrece rápido.

Consejo: mida el espacio disponible bajo la fijación, reste el grosor del cristal (a menudo 4 o 5 mm en un cristal vitrocerámico) y obtendrá el grosor máximo de la junta.

Conviene saber: estas juntas suelen colocarse en los laterales y en la parte inferior del cristal, dejando entrar aire intencionadamente por la parte superior. Siga las instrucciones de uso de su aparato para evitar problemas de circulación de aire y de combustión.

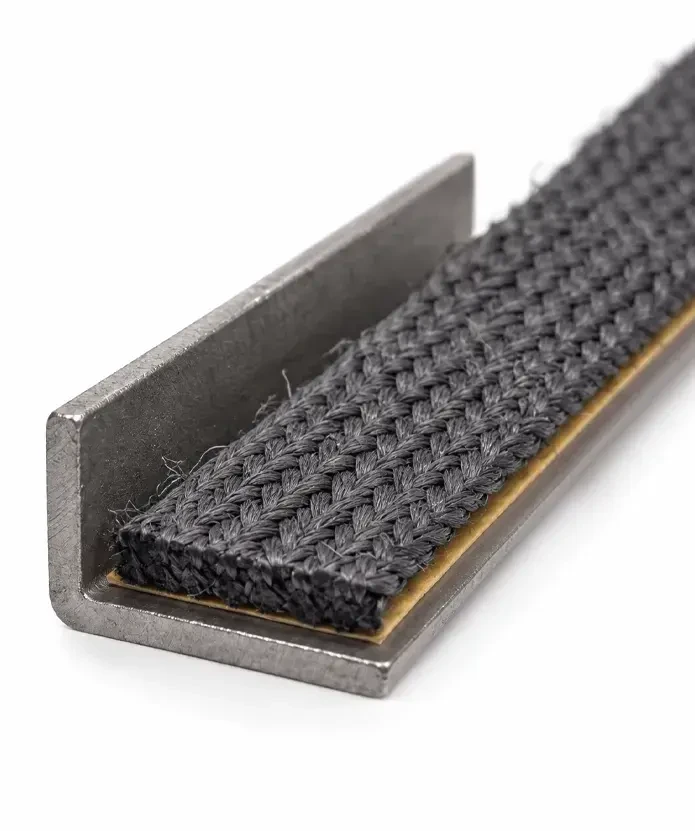

junta plana o tubular flexible

Ubicación bajo pletina : junta de labio

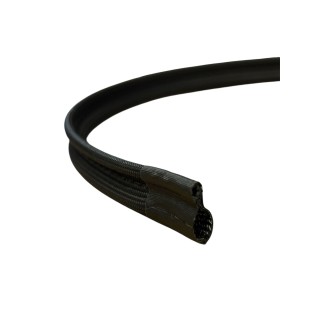

Si el cristal queda presionado contra la puerta por una barra metálica, una pletina o un marco de metal, esta junta se encuentra bajo la pletina. Necesita una junta de labio, también llamada junta "nota musical" por su perfil.

¿Cómo reconocerla?

Se ven una o varias barras de sujeción alrededor del cristal. La junta sobresale ligeramente entre el cristal y la barra.

¿Cómo se coloca?

La junta de labio se desliza entre el cristal y la barra de sujeción. No se pega (salvo la versión autoadhesiva), sino que se mantiene simplemente por la presión de la pletina. La parte del labio, es decir, la más gruesa, debe quedar entre el borde del cristal y la barra de fijación.

Esta junta suele ser accesible sin desmontar el cristal. Basta con aflojar ligeramente los tornillos de la pletina, retirar la junta antigua y deslizar la nueva.

¿Cómo elegir la medida?

Mida el espacio entre el cristal y la barra de fijación, así como el ancho de la parte cubierta por la pletina. La junta debe rellenar este espacio sin impedir que la pletina vuelva a atornillarse en plano.

Conviene saber: la presencia de este tipo de junta no impide utilizar una junta entre el cristal y el marco de la puerta.

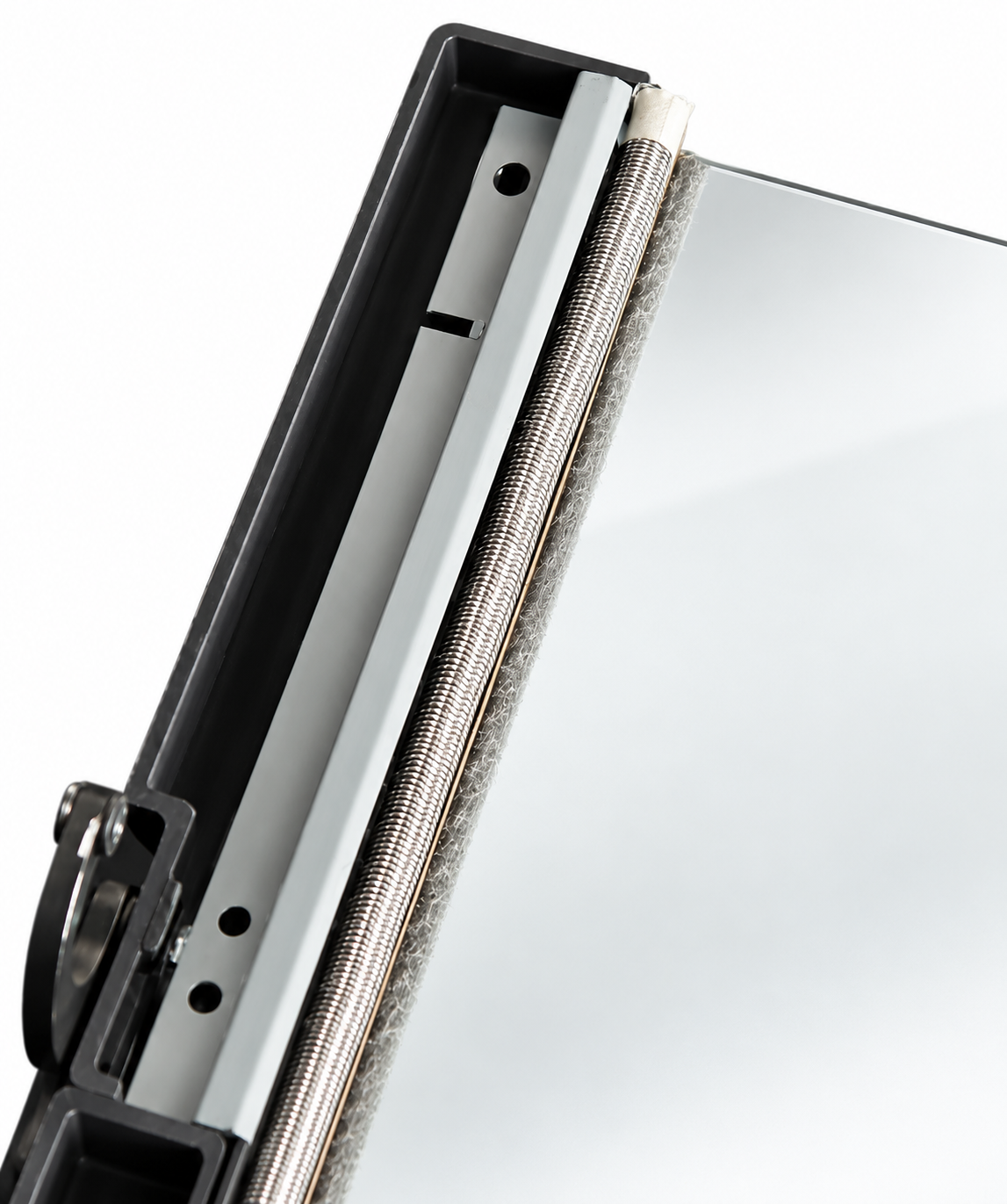

junta de labio

Los errores más frecuentes que debe evitar

Medir la junta antigua en lugar de la ubicación.

Una junta desgastada está compactada y endurecida, y da una medida demasiado pequeña.

Colocar una junta redonda en una superficie plana.

Sin hueco que la sujete, rueda, se desplaza y el cristal apoya mal.

Colocar una tubular flexible en una ranura redonda.

Se aplasta en el fondo del hueco y deja de tocar el cristal. En una ranura redonda, solo sirve la tubular armada.

Elegir una junta demasiado gruesa "por si acaso".

El cristal queda bajo tensión y puede romperse en el primer encendido.

Apretar demasiado las fijaciones tras la colocación.

Apriete lo justo para que el cristal pueda moverse ligeramente en el marco.

Olvidar la cola cuando la junta no es autoadhesiva, en ranura redonda o en superficie plana.

Utilice una cola refractaria específica para juntas de estufa. La cola se aplica en un cordón fino y con moderación.

Conviene saber: para una estanqueidad óptima de su aparato, compruebe que una hoja de papel colocada entre la puerta y el cuerpo del aparato no se desliza al tirar de ella.

¿Todavía tiene dudas? No dude en contactar con nuestro servicio de atención al cliente. Envíenos una foto de la ubicación de su junta y le ayudaremos a encontrar la junta que necesita.
