Juntes de vidre per a estufes i insercions: trieu-les segons la seva ubicació

Abans de mesurar l'articulació: primer comproveu-ne la posició.

El vidre de la teva estufa de llenya deixa passar fum, s'ennegreix més ràpidament que abans o la flama és difícil de controlar? El segellat del vidre sovint n'és una de les causes. L'enfocament correcte no és buscar primer un diàmetre específic, sinó comprovar on està col·locat el segellat.

Cada panell de vidre de l'estufa té una ubicació específica per al segell. Segons el model, el segell pot encaixar en una ranura rodona o quadrada, recolzar-se de pla o estar situat sota una tira metàl·lica que subjecta el vidre. Aquestes ubicacions determinen la forma del segell. Un segell rodó en una ranura quadrada mai no proporcionarà un segellat hermètic, encara que sigui de la mida correcta.

Aquesta guia us ajuda a identificar el tipus de muntatge, a determinar quina forma de junta es necessita i a prendre la mesura correcta.

Junta tòrica trenada en una ranura

Pas 1 : identificar la ubicació de la junta al vostre vidre

Obriu la porta de l'aparell quan estigui completament fred i observeu la vora del vidre o el marc de la porta, on hi ha la junta antiga. Si ja no hi ha junta, observeu el metall nu. La seva forma us ho dirà tot. Hi ha quatre ubicacions habituals.

Ubicació Com és Forma de junta compatible Mesura a prendre
Ranura rodona Un buit arrodonit en semicercle Junta rodona massissa, junta tubular armada (imatge) Amplada de la ranura = diàmetre de la junta
Ranura quadrada Una osca estreta de vores rectes, més profunda que ampla Junta rectangular Amplada de la ranura + profunditat
Superfície plana Una superfície llisa, sense buit, on es recolza el vidre Junta plana, junta tubular flexible Gruix de la junta (d'1 a 4 mm) + amplada de recolzament
Sota pletina Una barra o marc metàl·lic cargolat que pressiona el vidre Junta de llavi Gruix de l'espai entre el vidre i la pletina

Dubteu entre dues ubicacions? El criteri més senzill és el fons :

Arrodonit = ranura rodona

Pla amb vores rectes = ranura quadrada

Sense cap vora = superfície plana

Una barra sobre el vidre = sota pletina

Instal·lació en una ranura rodona : junta tubular rodona o reforçada

Si el segell de vidre encaixa en una ranura semicircular, necessitareu un segell rodó. Aquest és el sistema més comú en estufes i insercions de llenya.

Com es pot reconèixer?

El metall forma un petit canal arrodonit en forma de U. El segell vell, si encara hi és, sembla una corda trenada, sovint de color gris.

Quins segells són adequats?

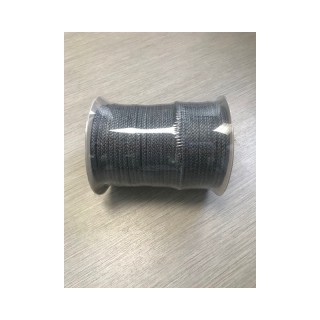

Junta rodona sòlida: una corda trenada de fibra de vidre, densa en tota la seva espessor. Aquesta és l'opció estàndard per a una ranura rodona.
Junta tubular reforçada: buida per dins però reforçada amb un nucli metàl·lic que evita que s'esclafi. Manté la seva forma rodona a la ranura.
Tingueu en compte: una junta tubular flexible (sense reforç) no és adequada per a aquest cas. Es deformarà i ja no omplirà l'espai.

Com es tria la mida?

L'amplada de la ranura és igual al diàmetre de la junta.

Amplada de la ranura = Ø de la junta

Exemple: una ranura de 8 mm d'amplada acull una junta rodona amb un diàmetre de 8 mm. Mesureu l'amplada d'un costat de l'espai a l'altre, no la profunditat.

És bo saber : no utilitzeu el diàmetre de la junta antiga com a referència. Amb el temps i a causa de la calor, s'ha compactat i sol ser 1 o 2 mm més petita que l'original. Tampoc no heu d'utilitzar un caliper per mesurar el diàmetre d'una junta, ja que és un material flexible que es pot deformar i estirar.

junta tubular rodona o reforçada

Adaptació a una ranura quadrada : junta rectangular

Si l'obertura de la junta és una ranura estreta amb vores rectes i fons pla, té una ranura quadrada. Només hi cap una junta rectangular.

Com es pot saber?

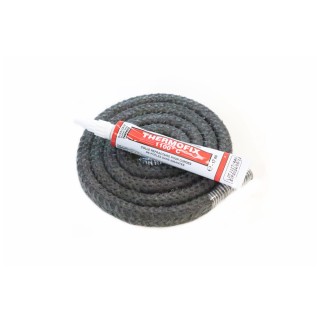

La ranura és clarament més profunda que una ranura rodona. La seva profunditat és igual o superior a la seva amplada. La junta original té una secció transversal rectangular, sovint amb una vora central més rígida.

Quins estufes s'hi veuen afectats?

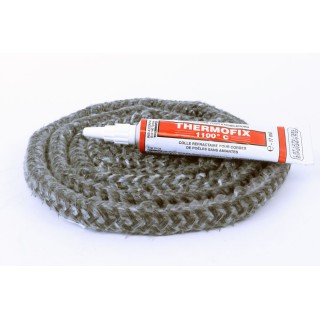

Aquest tipus de connexió és bastant rar. Es troba principalment en certes marques com ara Supra i Richard Le Droff. Si la vostra estufa és d'un altre fabricant i creieu que té una ranura quadrada, poseu-vos en contacte amb nosaltres abans.

Com s'escull la mida correcta?

Una junta rectangular es determina per dues mides.

Exemple: una junta de 6x12 mm

La mida més petita correspon a l'amplada de la ranura.
El valor més gran correspon a l'alçada de la junta, que sobresurt de la ranura per pressionar contra el cos de l'aparell i, de vegades, contra el vidre.

És bo saber : la junta ha d'encaixar a la ranura sense forçar-la, però sense cap joc lateral. Si es mou d'esquerra a dreta, és massa estreta. Si l'heu de picar per col·locar-la, és massa ampla.

junta rectangular

Instal·lació en una superfície plana : junta plana o junta tubular flexible

Si el vidre reposa directament sobre una superfície plana del marc, sense cap rebaix ni flanc per allotjar el segell, té una superfície plana. Pot allotjar dos tipus de segell: el segell pla i el segell tubular flexible.

Com es pot reconèixer? El metall forma un flanc senzill en angle recte, com un perfil en L. El vidre hi reposa i es manté en posició mitjançant pestanyes de fixació o clips.

Quins segells són adequats?

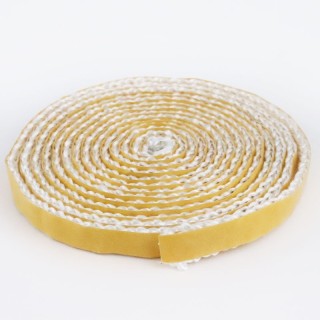

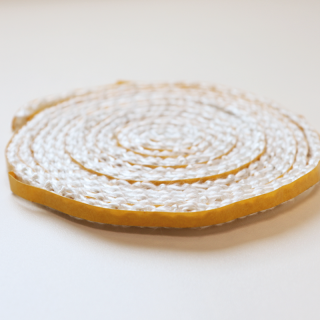

  • Segell pla: una cinta teixida fina, sovint autoadhesiva per la part del darrere per evitar l'excés d'acumulació de cola. S'aplica pla sobre la superfície o directament sobre el vidre.
  • Segell tubular flexible: buit i sense reforç. Un cop el vidre està assegurat, es comprimeix fins que queda pla. Compensa millor les petites irregularitats del marc.

Com es tria la mida correcta?

En una superfície plana, cal determinar el gruix del segell. Normalment oscil·la entre 1 mm i 4 mm. A continuació, trieu una amplada que cobreixi la superfície de contacte del vidre sense sobrepassar el brèç.

Una cosa que heu de comprovar obligatòriament : l'espai entre la fixació (suport, clip) i la superfície plana ha de deixar prou espai per al vidre i el segell, sense forçar-los a la seva posició.

Segell massa gruixut: el vidre queda massa ajustat i es pot esquerdar en escalfar-se.

Segell massa prim: el vidre té massa joc, el segell és deficient i el vidre s'ennegrirà ràpidament.

Consell : Mesureu l'espai disponible sota la fixació, resteu el gruix del vidre (sovint 4 o 5 mm en els fogons de vidre vitroceràmic) i obtindreu el gruix màxim del segell.

És bo saber : aquestes juntes normalment s'instal·len als costats i a la part inferior del vidre, permetent deliberadament que l'aire hi entri per la part superior. Seguiu les instruccions d'ús del vostre aparell per evitar problemes de circulació d'aire i combustió.

segell flexible pla o tubular

Ubicació sota la placa de muntatge : segell de llavi

Si el vidre està subjectat a la porta per una barra metàl·lica, una cinta de subjecció o un marc metàl·lic, aquest segell es troba sota la cinta de subjecció. Necessitareu un segell de llavi, també conegut com a segell de «nota musical» pel seu perfil.

Com el podeu reconèixer?

Podeu veure una o més barres de subjecció al voltant del vidre. El segell sobresurt lleugerament entre el vidre i la barra.

Com s'instal·la?

El segell de llavi s'introdueix entre el vidre i la barra de retenció. No s'enganxa (excepte la versió autoadhesiva), sinó que es manté en posició simplement per la pressió de la llinda. El llavi, és a dir, la part més gruixuda, ha d'anar entre el cantell del vidre i la barra de retenció.

Aquest segell normalment és accessible sense treure el vidre. Només cal afluixar una mica els cargols de la placa de muntatge, treure el segell vell i col·locar-hi el nou.

Com s'escull la mida correcta?

Mesureu la molla entre el vidre i la barra de fixació, així com l'amplada de la secció que cobreix la placa de muntatge. El segell ha d'omplir aquesta molla sense impedir que la placa de muntatge es torni a cargol·lar a ras de la superfície.

És bo saber : la presència d'aquest tipus de segell no impedeix que utilitzeu un segell entre el vidre i el marc de la porta.

segell de llavi

Els errors més comuns que cal evitar


Mesurar el segell vell en lloc de la ubicació real.

Un segell desgastat està comprimit i endurit, i donarà una mesura massa petita.

Col·locar un segell rodó en una superfície plana.

Sense una ranura que el subjecti, rodola, es mou i el vidre no s'ajusta correctament.


Col·locar una junta tubular flexible en una ranura rodona.

S'esclafa al fons de la ranura i ja no fa contacte amb el vidre.

En una ranura rodona, només serveix una junta tubular reforçada.


Triar una junta massa gruixuda «per si de cas».

El vidre es sotmet a una tensió i es pot trencar la primera vegada que s'encén l'aparell.


Apretar massa els fixatges després de muntar-los.

Apretar-los just el que calgui perquè el vidre es pugui moure lleugerament dins del marc.


Oblidar-se de fer servir adhesiu quan la junta no sigui autoadhesiva, tant en una ranura rodona com en una superfície plana.

Feu servir un adhesiu ignífug específic dissenyat per a juntes d'estufa. Apliqueu l'adhesiu en un fil prim i de manera escassa.

És bo saber : per a un segellat òptim de l'aparell, comproveu que un full de paper col·locat entre la porta i el cos de l'aparell no rellisqui quan el tireu.

Encara teniu preguntes? No dubteu a contactar amb el nostre equip d'atenció al client. Envieu-nos una foto d'on està col·locada la junta i us ajudarem a trobar la que necessiteu.
